TH110D20ZZ-3G 通合高频电源模块直流屏充电模块
TH110D20ZZ-3G 通合高频电源模块直流屏充电模块
北京盛世君诚科技有限公司(通合电源模块华北区区域销售)
通合电源模块技术参数:
交流输入:380V AC 50HZ
直流输出:220V DC 10A
额定工作电压:380V(-15%~+12%),50HZ。
电压变化范围:AC323-437V。
频率变化范围:50HZ±10%。
工作环境温度:-10℃ --45℃
我公司-3 型产品主要有以下型号:
我们对每个客户都有以下服务:
1 、产品免费保修二年并终生维护(二年后只收取维修工本费)
2 、对于客户投诉,两小时内作出响应。
3 、为贵方提供相关的技术咨询和技术支持
4 、免费提供本公司资料的电子版本,并同意 用户根据自己的需要作节抄、编辑。
5 、我方及时把产品的技术升级、改进等信息通知贵方
6 、若贵方参与重大招标需要我方技术人员配合,我方将积极配合贵方工作。
我们对每个客户都有以下服务:
1 、产品免费保修二年并终生维护(二年后只收取维修工本费)
2 、对于客户投诉,两小时内作出响应。
3 、为贵方提供相关的技术咨询和技术支持
4 、免费提供本公司资料的电子版本,并同意 用户根据自己的需要作节抄、编辑。
5 、我方及时把产品的技术升级、改进等信息通知贵方
6 、若贵方参与重大招标需要我方技术人员配合,我方将积极配合贵方工作。
此系列产品是我公司针对电厂和高压变电站专门开发的大功率电源产品,在行业内居于**水平,从客户出发,作出安全、可靠、高效、经济的系统解决方案。自冷产品有如下特点:
●高功率密度,提高系统容量,节省空间
●高效率,利用自然方式,噪音小,产品稳定性和可靠性高
●内置联离二极管防止倒灌,方便热插拔,无需外设,方便调整维护
●新产品兼容性高,替代成本低
●支持多个模块可靠自主均流运行
●提供485数据通讯接口
模块主要特点
. 效率高,模块效率可达到 95%~96%。
. 重量轻,体积小。
. 采用“三相无源功率因数校正电路”,输入无中线,功率因数可达 0.94。
. 采用隔离自主均流,并机不均流度<±3%,可保证二十台以上模块良好并机。
. 模块内置直流输出隔离二极管,用户无需外设。
. 风冷模块风扇为简易更换模式,无需拆装机壳就可快速更换。
. 模块具有 RS-485 接口,方便接入自动化系统进行通信。
. 模块为 LED 数码管显示,分别设置显示切换按钮、手动调压按钮、拨码开关,操作简单。
. 输出过压保护:内置过压保护电路,出现过压后模块自动锁死,模块故障指示灯亮,故障模块自动退

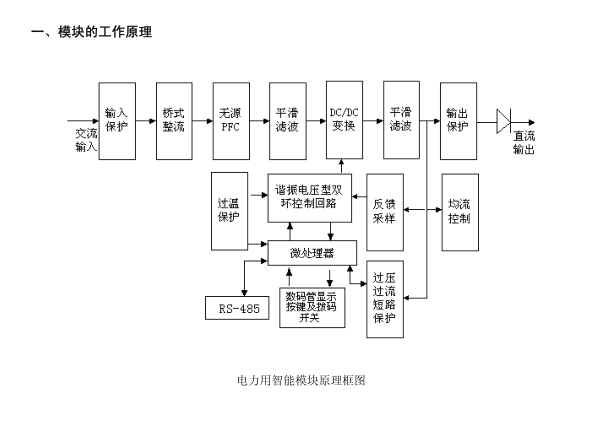

通合整流模块的原理框图如下图所示。
. 单相交流输入首先经防雷处理和EMI滤波。该部分电路可以有效吸收雷击残压和电网尖峰,保证模块后级电路的。
. 单相交流经整流和无源PFC后转换成高压直流电,经全桥PWM电路后转换为高频交流,再经高频变压器隔离降压后整流输出
. 模块控制部分负责PWM信号产生及控制,保证输出稳定,同时对模块各部分进行保护。提供“四遥”接口。
. 模块采用无源PFC技术,功率因数达到0.9以上;采用高频软开关技术,模块转换效率大大提高,高可达94%。
. 模块监控采集电源工作参数并显示后上传给主监控,接受主监控指令对电源进行控制,通过显示、按键校准模块参数,设置模块运行状态。
