Z型电动执行器,多回转电动头,多回转电动装置,Z型电装,多回转电动执行机构
型号：Z30,Z45,Z60-24,Z180-18,Z250-18S
产品概述
型号示例：
Z30-18W/Z(380)M：表示多回转一体化开关型阀门电动装置，铭牌输出转矩为 300N·m（30kgf·m），输出额定转速 18r/min，额定工作电压为交流 AC380V。
1、使用环境及主要技术参数
1）供电电源：常规为交流 AC 380V±10% 50Hz。其余电压订货时需作特殊说明。
2）环境温度：-20℃～+60℃；
3）平均相对湿度：≤95％（+25℃）；
4）大气压力：80kPa～106kPa；
5）防护等级：IP65 特殊订货 IP67/68；
6）工作制：电机为 S2-10/15 短时工作制，F 级绝缘。
7）调节量信号：输入 4～20mA DC，输出 4～20mA DC；
8）基本误差：≤1%；
9）行程重复误差：≤±3%；
10）无强烈震动和冲击的地方,无破坏金属和绝缘材料的腐蚀性气体、非爆炸型环境的地方；
11）法兰连接标准：JB2920、GB12222、ISO5211、GB12223。
注：如客户需要，本厂可定制其他转速 12/36/48r/min 等。
2、产品特点
◆ 非侵入式 - 通过采用非接触式磁控感应旋钮或红外遥控器，所有的调试和参数设定均无需打开箱盖即可完成，调试简单直观。
◆ 人机界面 - 采用高清晰度、高对比度 LCD 液晶显示，全中文菜单显示各状态及参数；
◆ 精确定位 - 阀位采集采用多圈**值编码器测量精确、可靠，永久保存阀位信息；
◆ 手/电联锁 - 独特设计了手动操作时优先断开控制电源，确保手动操作的安全可靠；
◆ 现场遥控 - 可使用红外遥控器进行调试、参数设置及查询；
◆ 信号组态 - 输出信号可自由组态，每路信号均可根据需要进行选择；
◆ 远控信号 - 远控输出信号为无源触点，可实现开到位、关到位、现场远控状态、故障报jing、远程模拟阀位指示信号。
◆ 远程控制-DCS 或 PLC 通过电缆与现场执行机构连接以后，可采用开关量或调节量进行远程控制（标配为开关量，可选配调节量控制单元）；开关量控制输入有开阀、关阀、停止/保持，可选点动和保持方式，输入信号均采用光电隔离，可抗 2.5KV 浪涌；调节量控制采用线性光耦隔离，可根据输入的模拟量信号（4-20mA）比例定位阀门的启闭。
◆ 多重控制保护-具有堵转保护、电机过热保护、故障检测、缺相检测等保护功能。
◆ 总线控制-具有 Modbus、Profibus 和工业以太网多种总线控制方式。(标准产品不具备总线通讯功能，总线控制为选配)；
◆ 控制状态保护-可使用电气箱盖上的机械卡勾将执行机构锁定在远程、现场或断开状态，以免误操作。亦可进入执行机构的密码设置菜单进行密码设置，只有输入对应密码才能改变

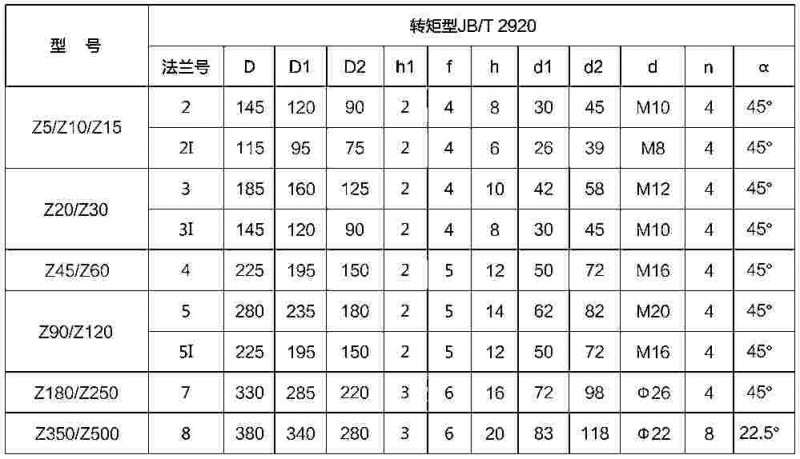

（1）执行机构连接尺寸
2、推力型连接尺寸
