工作装置
编辑

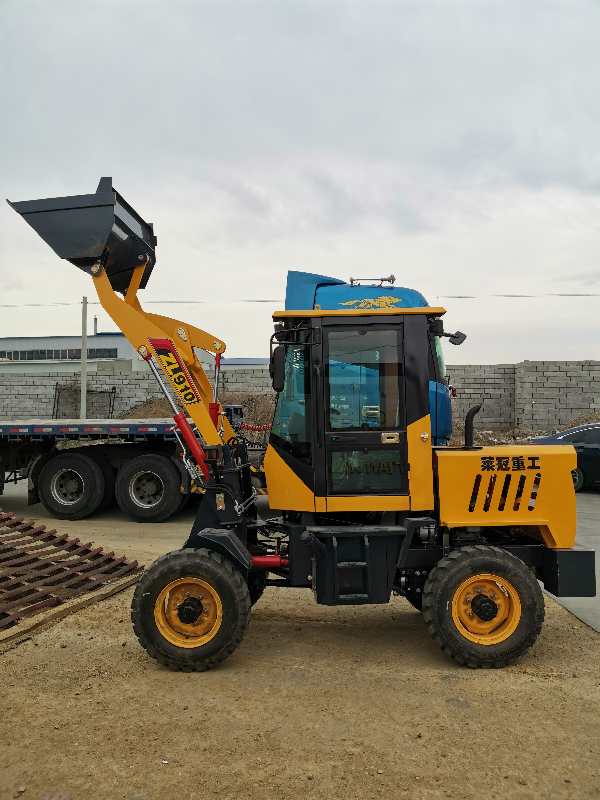

装载机的铲掘和装卸物料作业是通过其工作装置的运动来实现的。装载机工作装置由铲斗1、动臂2、连杆3、摇臂4和转斗油缸5、动臂油缸6等组成。整个工作装置铰接在车架7上。铲斗通过连杆和摇臂与转斗油缸铰接，用以装卸物料。动臂与车架、动臂油缸铰接，用以升降铲斗。铲斗的翻转和动臂的升降采用液压操纵。 [1]
装载机作业时工作装置应能保证：当转斗油缸闭锁、动臂油缸举升或降落时，连杆机构使铲斗上下平动或接近平动，以免铲斗倾斜而撒落物料；当动臂处于任何位置、铲斗绕动臂铰点转动进行卸料时，铲斗倾斜角不小于45°，卸料后动臂下降时又能使铲斗自动放平。综合国内外装载机工作装置的结构型式，主要有七种类型，即按连杆机构的构件数不同，分为三杆式、四杆式、五杆式、六杆式和八杆式等；按输入和输出杆的转向是否相同又分为正转和反转连杆机构等。土方工程用装载机铲斗结构，其斗体常用低碳、耐磨、高强度钢板焊接制成，切削刃采用耐磨的中锰合金钢材料，侧切削刃和加强角板都用高强度耐磨钢材料制成。铲斗切削刀的形状分为四种。齿形的选择应考虑插入阻力、耐磨性和易于更换等因素。齿形分尖齿和钝齿，轮胎式装载机多采用尖形齿，而履带式装开机多采用钝形齿。斗齿数目视斗宽而定，斗齿距一般为150-300mm。斗齿结构分整体式和分体式两种，中小型装载机多采用整体式，而大型装载机由于作业条件差、斗齿磨损严重，常采用分体式。分体式斗齿分为基本齿2和齿尖1两部分，磨损后只需要更换齿尖。 [1]
