1.本机设计新颖，结构简单可靠，操作方便，加工效能好，能源消耗低；
2.砂效率高，比自吸式喷砂机要高3-5倍；
3.采用滤筒式除尘器，减少了设备的占地面积，提高了粉尘的过滤强度；
4.本机配置有本公司Z新研制的旋风分离器，能将可以再继续使用的微小磨料和无用的微小粉尘分离，吸尘器只吸收粉尘，因此能大大降低磨料的消耗；采用旋翼反吹清灰方式，提高了滤筒的清灰效果，减轻了操作人员的劳动强度；
5.本机主要零部件采用优质进口件，安全可靠，使用寿命长；
6.环保无污染。
用途
本机能完成清理锻铸件、焊接件、热处理件、冲压件及机械加工件的粗糙表面、去氧化皮、残盐和毛刺、用于喷涂、电镀前的预处理工序；
本机还用作喷玻璃丸、强化光饰零件表面；
本机适用于中、小零件单件小批量生产，高质高效；
本机特别适合表带厂、眼镜厂、首饰厂、电子厂等；
基本技术参数：
|
序号 |
项 目 |
参数 |
|
TB1414-12A |
||
|
1） |

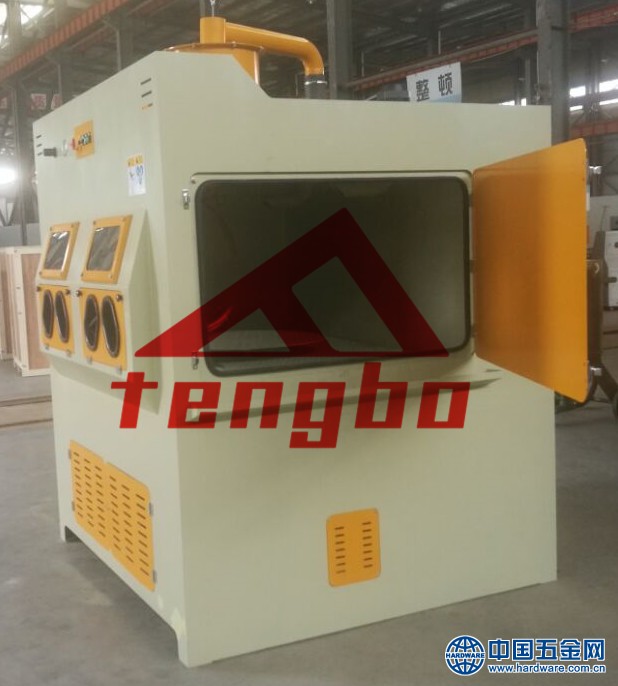

喷砂箱外形尺寸 |
1400×1400×1800mm |
|
2） |
喷砂机主机 |
一台 |
|
3） |
喷砂罐直径 |
400mm |
|
4） |
喷砂罐容积 |
0．1m3 |
|
5） |
喷枪数量 |
1把 |
|
6） |
喷嘴直径 |
6-8mm |
|
7） |
单枪Z大清理速度 |
5-15m2/h |
|
8） |
砂料直径 |
0．1-1.0mm |
|
9） |
首次加入量 |
100kg |
|
10） |
除尘系统 |
独立除尘系统 |
|
11） |
处理风量 |
3000m³/h |
|
12） |
过滤方式 |
滤筒过滤 |
|
13） |
清灰方式 |
旋翼反吹 |
|
14） |
除尘效率 |
99．9% |
|
15） |
电源功率 |
5.5kw |
|
16） |
耗气量 |
4-5m3/min |
|
17） |
排放量 |
＜80mg/m3 |
|
18） |
噪音 |
85分贝 |
|
19） |
电源电压 |
AC380V 50Hz |
设备组成及结构特点

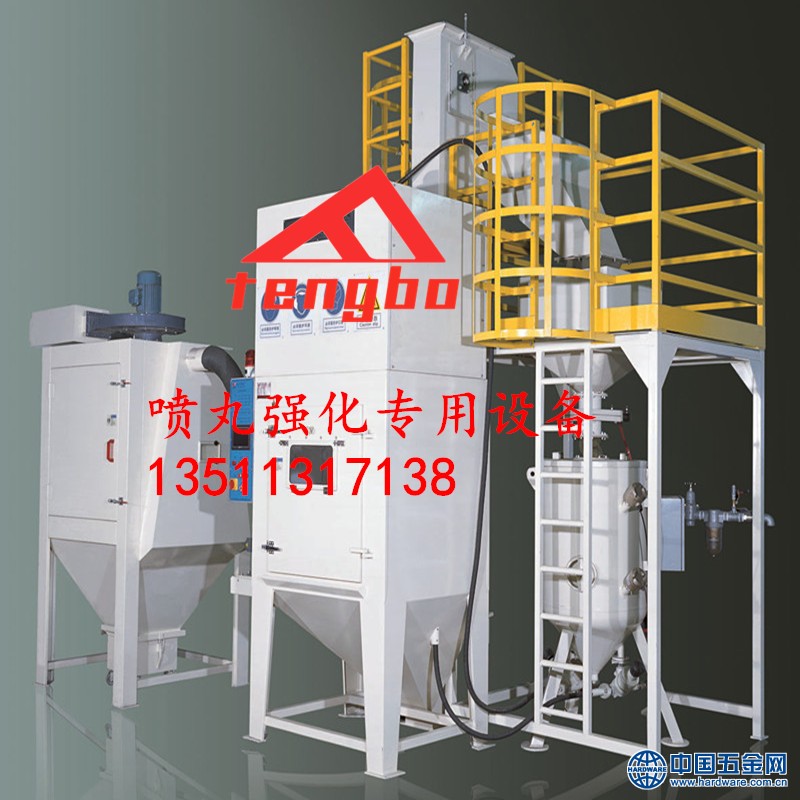

本喷砂系统由1、喷砂箱体；2、砂尘分离器；3、风机；4、除尘器；5、喷砂主机；6、电控系统等六部分组成，主要设备性能特点如下：
1)喷砂机主机
本喷砂机主机采用我公司生产的TB-10Y型高效大容量喷砂机为该系统的喷砂主机，该型喷砂机为保压式工作原理。组合阀是我公司根据美国SCHMIDT公司的技术设备的高性能喷砂系统控制元件，它是喷砂机主机的控制核心元件，该系统质量的好坏直接影响到喷砂系统是否能可靠地进行正常的喷砂作业，采用组合阀的突出特点是：喷砂机的喷砂作业特别稳定可靠，因为在控制喷砂作业中、砂料及粉尘不会进入控制元件内部，对控制元件不会有损坏。
砂阀是喷砂机的重要配件，它的主要作用是控制砂料的开启及关闭、无级调整喷砂时砂流量的大小。砂阀质量的好坏直接影响到喷砂机是否能正常工作，该型喷砂机采用我公司生产的大砂阀，该阀采用美国SCHMIDT公司技术，具有质量可靠、调整方便、维护简单等特点，是世界各国广泛采用的一种结构；该砂阀的开启由气压控制，其动作过程是，当控制口有气压信号时，砂阀的活塞带动阀杆顶起，砂阀开启，通过调整调节帽的位置，就可调节砂阀的开启量，从而控制砂料流量，砂闪的开启量可无级调节，在砂阀中与砂料接触的阀杆和阀套由硬制合金碳化钨制作，提高了砂阀的使用寿
