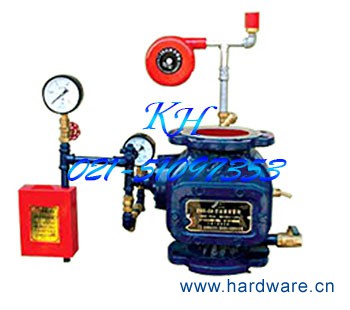

一、杠杆式雨淋报警阀产品说明
ZSFG雨淋报警阀为杠杆式结构,工作原理是:利用雨淋阀膜片室内的压力推动杠杆,再由杠杆扣住阀瓣实现密封,开启时,将膜片室压力释放,利用供水侧压力将阀瓣打开。
ZSFG雨淋阀与ZSFM 雨淋阀相比,应用范围完全相同,安装使用方法稍有出入,具体可参阅ZSFG雨淋报警阀使用说明书。
二、主要技术参数
产品型号
|
进出口通径(mm)
|
额定工作压力(MPa)
|
外形尺寸
|
连接参数
|
电磁阀
|
|||
长
|
宽
|
高
|
连接螺孔中心距
|
螺孔
|
||||
ZSFG100
|
100
|
1.2
|
860
|
480
|
760
|
180
|
8x¢18
|
DC24V
|
ZSFG150
|
150
|
1.2
|
920
|
590
|
795
|
240
|
8x¢23
|
DC24V
|
ZSFG200
|
200
|
1.2
|
1000
|
670
|
1065
|
295
|
12x¢23
|
DC24V
|

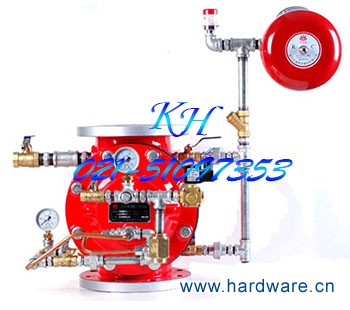

一、隔膜式雨淋报警阀组成特点及应用范围
ZSFM隔膜式雨淋阀是由隔膜阀体、手动快开阀,电磁阀.压力表.警铃管试验警铃球阀,过滤器,压力开关,水力警铃,放水阀、防复位锁止装置等组成,与供水管网火灾探测器,火灾报警器及洒水喷头分别组成下列系统。
雨淋系统配工开式喷头.其特点是发现火警后,可以瞬间像下雨般喷出大量的水覆盖或隔离整个保护区,它适用于火灾危险性严重,贮存和加工易燃易摄物的建筑物和场地。水幕系统配置水幕喷头,其特点是能将喷出水形成一定密度的水帘幕,达到阻止火势要延、防火分隔的作用,可在一些大型厂房,仓库、商场、展厅等建筑中做防火分隔。水雾系统配工水雾喷头其特点是在一定水压下将水流喷成雾状,达到冷却,窒息等灭火目的,可用来扑救电气设备及扑灭火灾与水起化学反应的固体和闪点高于6能的可燃液体火灾。
二、主要技术参数
产品型号
|
进出口通径(mm)
|
额定工作压力(MPa)
|
外形尺寸
|
连接参数
|
电磁阀
|
|||
长
|
宽
|
高
|
连接螺孔中心距
|
螺孔
|
||||
ZSFM100
|
100
|
1.2
|
690
|
510
|
860
|
180
|
8x¢18
|
DC24
|
ZSFM150
|
150
|
1.2
|
740
|
590
|
910
|
240
|
8x¢23
|
DC24
|
ZSFM200
|
200
|
1.2
|
1080
|
720
|
1160
|
295
|
12x¢23
|
DC24
|
