插头引线弯曲试验机 线材摇摆试验机 电线弯折测试机

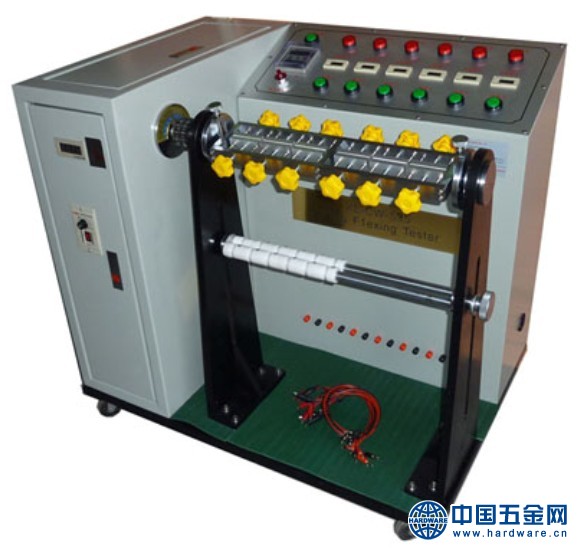

XL-CW-535插头引线弯曲试验机

试验标准：符合:GB2099、UL、VDE、IEC、JIS等标准要求.

适用范围：适用于对不可重接插头及家用电器和类似用途电器(电动工具)的电源线进行弯曲试验的装置,

主要参数：

1、工作电源：AC220V 50Hz 　　　　　　　　　　　　　　　

2、试验次数：0~999999次

3、弯曲角度：45°、90°、180°(可调)　　　 　　　　　　　　　

4、弯曲速率：10~60rpm

5、负载砝码：500、284(300)、200、113(100)、50g(选一组)　　

6、测试工位：6位 　

7、体     积：85*60*83cm　　　　　　　　　　　　　　　　　

8、重      量：约100kg

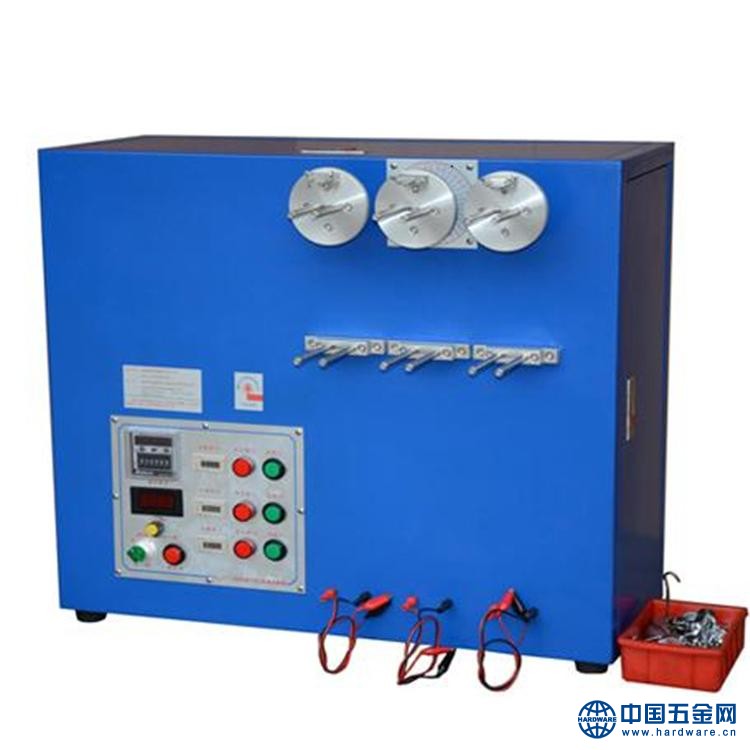

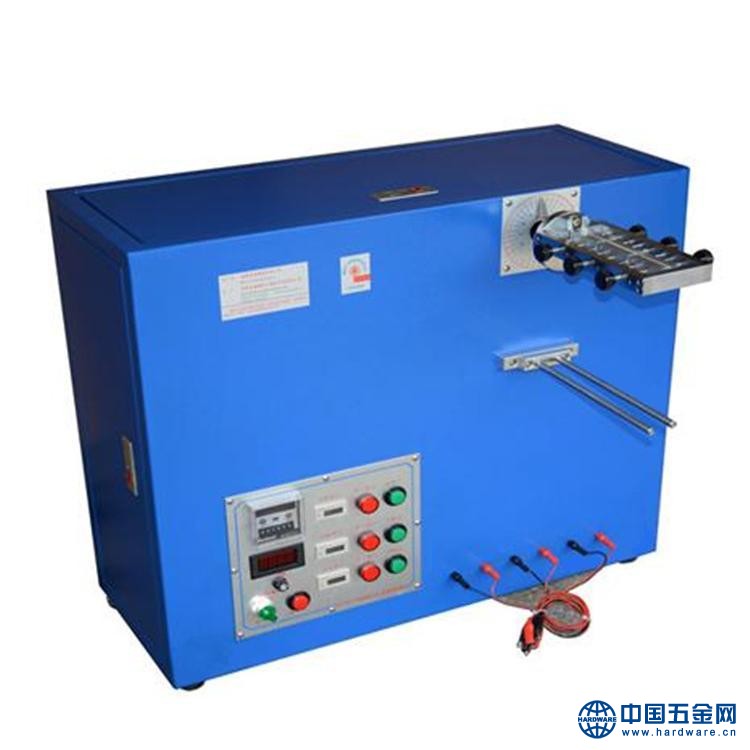

XL-DZY3A/B电源线折曲/摇摆试验机

概述

本机适用于对不可重接插头及家用电器和类似用途电器的电源线/插头线/连接线进行折曲试验。

将电器（插接器、吹风机、吸尘器……等）固定于本机转动板上，使电源线出口处对准转动板中心，垂直拉下电源线，并吊挂荷重，设定折曲速度、左右角度及次数后，启动转动板，开始弯折电源线，自动停机后检视被覆受损程度及导体断线率。

本机依照UL/CSA、GB、IEC、JIS等有关国内国际安规标准“软线组件与电源软线”的规定设计制造。

主要技术参数

1.工作电源：AC 220V  50Hz。

2.折摇频率：电子式，10～60±2次/min可调

3.折摇角度：10～180±2度，可调(出厂: 左右±90度)。

4.测试工位： 3组。

5.折摇次数：共4个计数器。其中1个为总弯曲次数0～999999可预设，其余3个为测试工位计数，用于对每个工位的试样从试验开始至弯断时的次数进行计数。

6.砝码重量：50g、100（/113）g、200g、300（/284）g、500g各3个。

7. 夹具组： 1）线材用。转动板: Ф105mm,厚12mm。 （选配,B型）；

2）插头和连接器尾部用。框架型。（选配,A型）。

1）线材用。转动板: Ф105mm,厚12mm。 （选配,B型）；

插头和连接器尾部用。框架型。（选配,A型）。

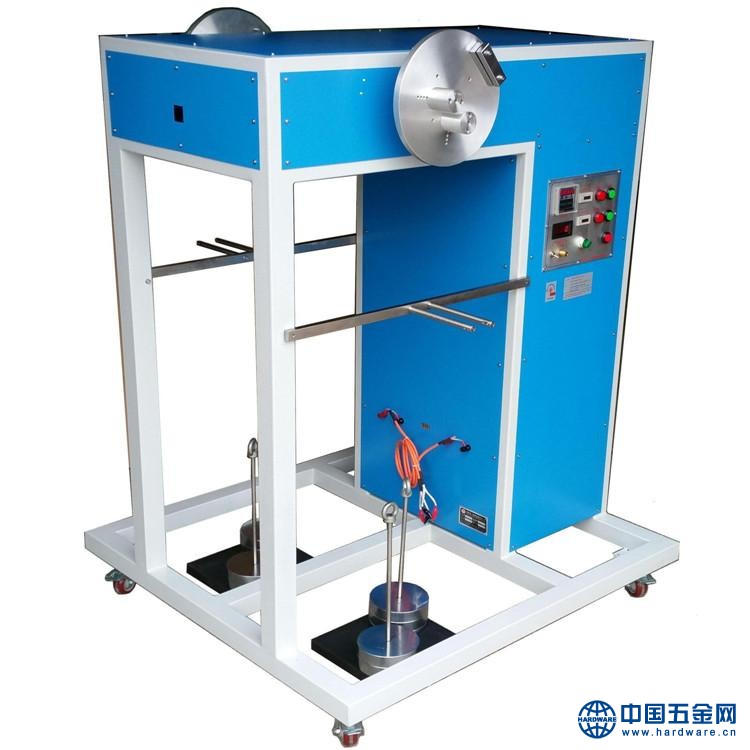

XL-CW-GB087电源线弯曲(/摇摆)试验机

概述

1）本机依照GB/T 25087 /ISO 14572 (及UL817/CSA、IEC、JIS等)有关国内国际安规准标设计制造。

2）适用电线导体截面:16/25/35/50/70MM2；适用电线线径:10/12/14/16/18MM。

3）本机适用于对不可重接插头及家用电器和类似用途电器的电源线/插头线/连接线进行折曲/摇摆/循环弯曲等试验。

将电器（插接器、吹风机、吸尘器……等）固定于本机转动板上，使电源线出口处对准转动板中心，垂直拉下电源线，并吊挂荷重，设定折曲速度、左右角度及次数后，启动转动板，开始弯折电源线，自动停机后检视被覆受损程度及导体断线率。

主要技术参数

1.工作电源：AC 220V  50Hz。

2.摇摆频率：交流变频调速，数显，5～60±2次/min可调（出厂：15次/ min）。

3.摇摆角度：5～180±2度，可调(出厂: 左右±90度，特殊角度可订制)。

4.测试工位：2组。

5.摇摆次数：共3个计数器。其中1个为总弯曲次数0～999999可预设，其余2个为测试工位计数，用于对每个工位的试样从试验开始至弯断时的次数进行计数。

6.荷重砝码：组合80/125/175/250/350N各2组。

7.夹具组： (1) 弯曲轴/半径： R25/R30/R35/R40/R45, 二组；

(2) 固线位距摇摆中心支点：100MM；    （3）导向限位装置2套。
