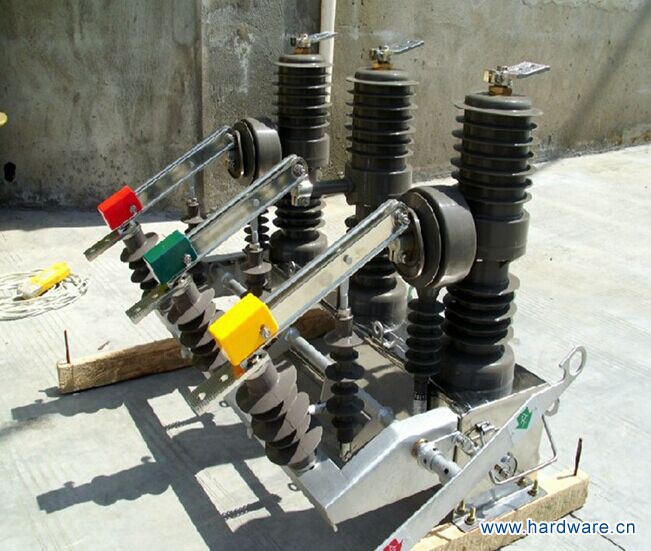

ZW32-12G/630-20户外高压真空断路器重庆供应（以下简称分界断路器），分界断路器是集真空断路器、分界断路器、分段器四大开关于一体的多功能智能化装置产品，主要配置由真空分界断路器本体、控制器、外置电压互感器 （注：配网自动化环网线路中可选双侧PT）三大部分组成，产品广泛用于10kV 城市、农村配电网架空环网线路中作分段隔离开关联络开关、可实行环网线路负荷调配的 自动化开关装置，在大用户供电的分支线路中可作为分界开关（俗称看门狗），馈线架空配电 网络作分界断路器分段器之用，真空分界断路器具有远程管理模式，保护控制功能及通讯功能。能可靠判断、检测界内毫安级零序电流及相间短路故障电流，实现自动切除单相接地 故障和相间短路故障.
使用环境
1) 海拔高度：≤2000米
2) 环境温度：户外 -30℃~ +55℃ Z高年平均气温20℃ Z高日平均气温30℃
3) 相对湿度：95% （25℃）
4) 抗震能力：地面水平加速度 0.3g 地面垂直加速度 0.15g
5）地震烈度：7度
6) Z大日温差： 25℃
7) 日照强度(风速0.5m/s 时)：0.1W/cm2
8）Z大风速：34m/s
9) Z大覆冰厚度：10mm
10) 安装位置：户外 、10kV架空线路用户责任分界点处 11）接地方式：中性点不接地、经消弧线圈接地及低电阻接地。
表一断路器的主要技术参数
|
序号 |
参数名称 |
单位 |
参数规格 |
|
|
1 |
额定电压 |
KV |
12 |
|
|
2 |
额定电流 |
A |
630 |
|
|
3 |
额定频率 |
Hz |
50 |
|
|
4 |
工频耐压1min |
干试 |
KV |
42/49 |
|
湿试 |
30 |
|||
|
5 |
雷电冲击耐受电流（峰值）相间、对地/断口 |
KV |
75/85 |
|
|
6 |
额定短路开断电流 |
KA |
20 |
|
|
7 |
额定短路关合电流（峰值） |
KA |
50 |
|
|
8 |
额定峰值耐受电流 |
KA |
50 |
|
|
9 |
4s短时耐受电流 |
KA |
20 |
|
|
10 |
额定操作循环 |
|
分-0.3s-合分180s-合分 |
|
|
11 |
额定短路电流开端次数 |
次 |
50 |
|
|
12 |
机械寿命 |
次 |
30000 |
|
|
13 |
二次回路1 min工频耐压 |
KV |
2 |
|
表二断路器主要机械参数
|
序号 |
参数名称 |
单位 |
参数 |
|
1 |
触头行程 |
㎜ |
9±1 |
|
2 |
触头超行程 |
㎜ |
2.5±1 |
|
3 |
分闸速度 |
m/s |
1±0.2 |
|
4 |
合闸速度 |
m/s |
0.6±0.2 |
|
5 |
触头合闸弹跳时间 |
ms |
≤2 |
|
6 |
相间中心距离 |
㎜ |
340±1.5 |
|
7 |
三相分合闸不同期性 |
ms |
≤2 |
|
8 |
各相导电回路电阻 |
µΩ |
<80 |
|
9 |
合闸时间 |
ms |
25～45 |
|
10 |
分闸时间 |
ms |
23～45 |
|
11 |
重量 |
kg |
约70 |
