使用环境条件
1、海拔：≤1000m（若需要增高海拔，则每增高1000m额定绝缘水平相应提高12%）；
2、周围空气温度：Z高+40℃，Z低-35℃；
3、风压：不超过700Pa(相当于风速34m/s)；
4、振幅：无经常性剧烈震动；
5、空气污染程度：Ⅲ级；
6、Z大日温差：不超过25℃
主要技术参数
| 额定电压 | 12KV |
| 额定电流 | 630A |
| 工频耐受 | 42KV/48KV |
| 雷电冲击耐压(峰值) | 72KV/85KV |
| 额定短路开断电流(有效值) | 20KA |
| 额定短路关合电流(峰值) | 50KA |
| 额定操作顺序 | 分-0.3s合分-180S合分 |
| 额定短路电流开断次数 | 30次 |
| 机械寿命 | 10000次 |
| 额定操作电压(合/分闸线圈) | DC220V AC220V |
| 动,静触头允许磨损厚度 | 3mm |
| 隔离断口断开距离 | >200mm |

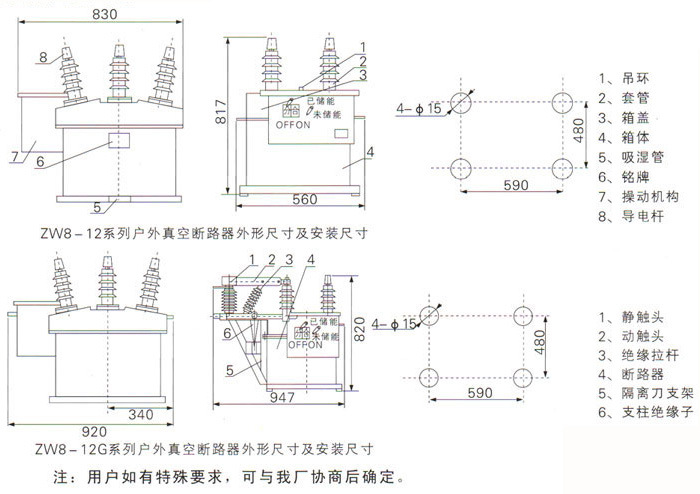

●外形及安装尺寸图
