NHR-7100/7100R系列液晶汉显控制仪/无纸记录仪
| |
|
■概述
NHR-7100/7100R系列液晶汉显控制仪/无纸记录仪是一种智能化的多功能二次仪表，适用于对各种过程参量进行监测、控制、记录与远传。
★4路万能信号输入,可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2级测量精度。
★具有模拟量变送输出与继电器接点输出可选。
★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
★支持RS232C打印功能，具有手动打印、定时打印功能。
★带DC24V馈电输出，为现场变送器配电。
★带USB数据转存功能和SD卡扩展功能。
★输入、输出、电源、通讯相互之间采用光电隔离技术。
|

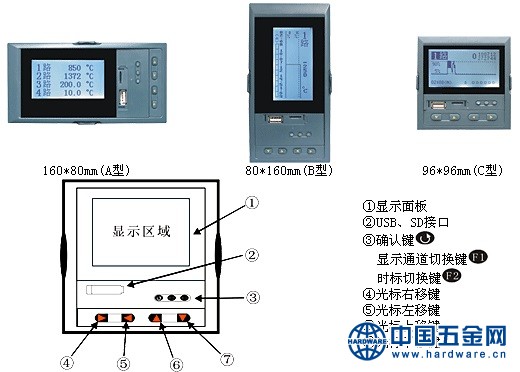

| 仪表面板
|

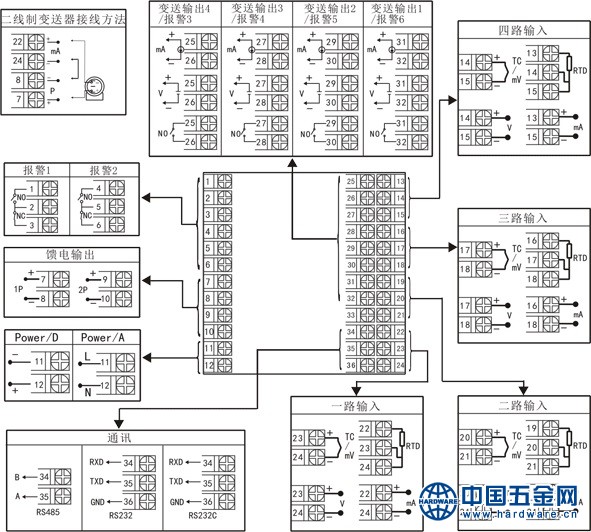

仪表接线图
|
|
■仪表选型
|
|
NHR-71□-□-□-□-□液晶汉显控制仪
① ② ③ ④ ⑤
NHR-71□R-□-□-□-□无纸记录仪
① ② ③ ④ ⑤
|
|
①输入通道
|
②规格尺寸
|
|
代码
|
输入通道
|
代码
|
宽*高*深
|
|
01
02
03
04
|
1路输入
2路输入
3路输入
4路输入
|
A
B
C
|
160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）
|
|
③报警输出（备注1）
|
④供电电源
|
|
代码
|
报警通道（继电器接点输出）
|
代码
|
电压范围
|
|
X
1
2
3
4
5
6
|
无输出
1限报警
2限报警
3限报警
4限报警
5限报警
6限报警
|
A
D
|
AC/DC 100～240V(AC/50-60Hz)
DC 20～29V
|
|
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
|
|
变送输出(备注1)
|
通讯输出
|
|
代码
|
输出通道
|
代码
|
通讯接口(通讯协议)
|
|
1
2
3
4
|
1路变送输出
2路变送输出
3路变送输出
4路变送输出
|
D1
D2
D3
|
RS-485通讯接口（Modbus RTU）
RS232通讯接口（Modbus RTU）
RS232C打印接口
|
|
馈电输出
|
|
代码
|
馈电输出（输出电压)
|
|
1P
2P
|
1路馈电输出
2路馈电输出
如“2P（12/24）”表示DY路12V,第二路24V馈电输出。
|
|
适用于带记录的仪表
|
|
USB转存功能
|
扩展功能
|
|
代码
|
转存功能
|
代码
|
扩展功能
|
|
U
|
USB卡转存（配1GB U盘）
|
SD
|
SD卡扩展（容量8GB）
|
|
|
备注：
1、变送输出与报警输出可组合，变送输出+报警输出≤6
2、仪表型号举例：
例1：NHR-7101-A-2-A-1/D1(4～20mA输入，4～20mA输出)
含义：单路液晶汉显控制仪，160*80*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，RS485通讯。
例2：NHR-7104R-B-X-A-4/1P/U(4路4～20mA输入，4路4～20mA输出)
含义：四路输入无纸记录仪，80*160*110mm的规格尺寸，无报警输出，AC100～240V供电，4路变送输出，1路馈电输出，USB转存功能。
|
|
■输入信号类型(订货时请在选型后备注信号类型)
|
|
信号类型
|
量程范围
|
信号类型
|
量程范围
|
|
B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53
Cu100
Pt100
BA1
|
400～1800℃
-50～1600℃
-100～1300℃
-100～1000℃
-100.0～400.0℃
-100～1200℃
-50～1600℃
-100～1300℃
700～2000℃
0～2300℃
0～2300℃
-50.0～150.0℃
-50.0～150.0℃
-50.0～150.0℃
-200.0～650.0℃
-200.0～600.0℃
|
BA2
0～400Ω
0～350Ω
30～350Ω
0～20mV
0～100mV
0～20mA
0～10mA
4～20mA
0～5V
1～5V
0～10V
0～10mA开方
4～20mA开方
0～5V开方
1～5V开方
|
-200.0～600.0℃
-9999～99999
特殊定制
特殊定制
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
-9999～99999
特殊定制
-9999～99999
-9999～99999
-9999～99999
-9999～99999
|
|
|
■输出信号类型(订货时请在选型后备注信号类型)
|
|
信号类型
|
4-20mA
|
1-5V
|
0-10mA
|
0-5V
|
0-20mA
|
0-10V(特殊定制)
|
|
负载电阻RL
|
RL≤600Ω
|
RL≥250KΩ
|
RL≤1.2KΩ
|
RL≥250KΩ
|
RL≤600Ω
|
RL≥4KΩ
|
|
