NHR-7300/7300R系列液晶PID调节器/调节记录仪
| |
|
■概述
NHR-7300/7300R系列液晶PID调节器/调节记录仪适用于需要进行高精度测量控制 系统，可对温度、压力、液位、速度等测量信号进行数字显示调节控制；可选择内外给定（或阀位）控制方式，可取代放大器直接驱动执行机构；可选择可编程序控 制方式，可设定61段目标曲线对控制对象进行监测、控制、记录与远传。
★万能信号输入,可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2级测量精度。
★可选择定点控制、外给定控制、阀位反馈控制、多段曲线控制等方式。
★具有电压、电流、SSR驱动、单/三相可控硅过零触发、继电器正反转等控制输出方式可选。
★带PID参数自整定功能，控制输出手动/自动无扰动切换功能，控制准确且无超调。
★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
★支持RS232C打印功能，具有手动打印、定时打印功能。
★带DC24V馈电输出，为现场变送器配电。
★带USB数据转存功能和SD卡扩展功能。
★输入、输出、电源、通讯相互之间采用光电隔离技术。
■按控制方式可分以下几类：
|
|
NHR-7310/7310R
单路自整定PID调节器/调节记录仪
|
自动控制时，输入测量值与内部目标值比较运算后输出控制信号。
|
|
NHR-7320/7320R
外给定PID调节器/调节记录仪
|
自动控制时，输入测量值与外给定输入目标值比较运算后输出控制信号。
|
|
NHR-7330/7330R
阀位反馈PID调节器/调节记录仪
|
自动控制时，根据控制输出类型的不同分两种模式进行控制
模式一、选择模拟量控制输出：输入测量值与内部目标值比较运算后输出控制信号。
模式二、选择开关量控制输出：当控制输出的百分比小于阀位反馈值时，仪表输出反转，当控制输出的百分比大于阀位反馈值时，仪表输出正转。
|
|
NHR-7340/7340R
程序PID调节器/调节记录仪
|
根据生产工艺的要求，设定目标曲线进行控制，可实现对曲线控制的运行、步进、暂停、结束、等待状态的操作。
|
|
|

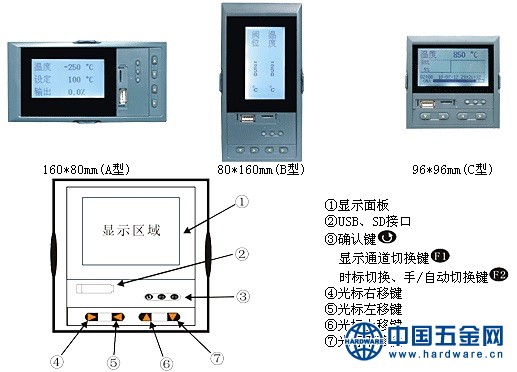

仪表面板
仪表接线图

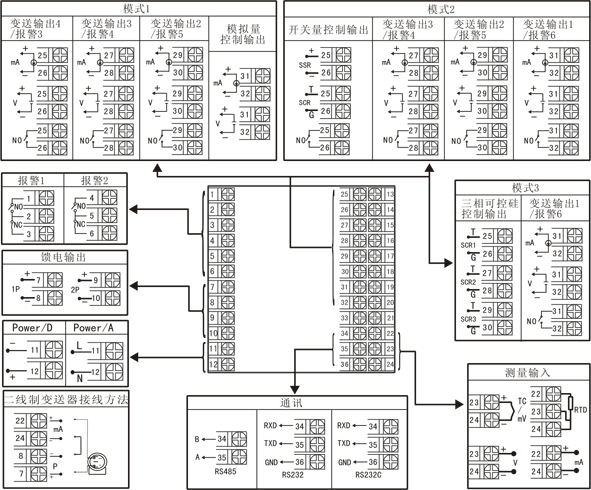

HD-Y7310/7310R接线图

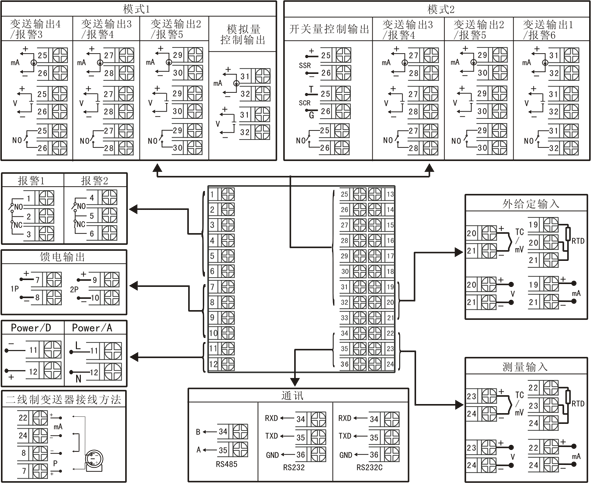

HD-Y7320/7320R接线图

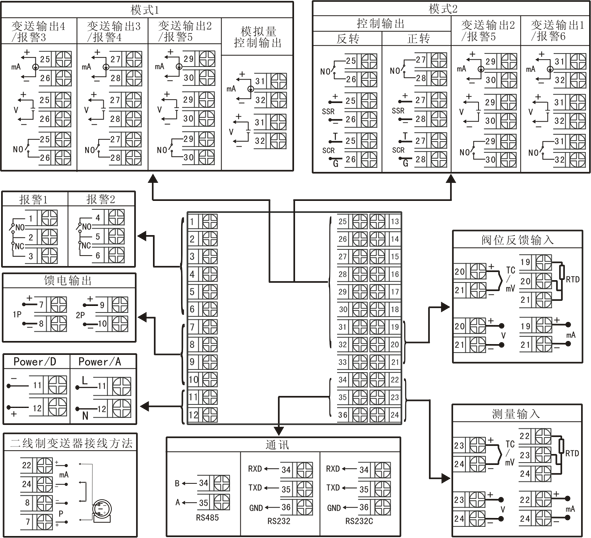

HD-Y7330/7330R接线图
■仪表选型
|
|
NHR-73□-□-□-□-□-□ PID调节器
① ② ③ ④ ⑤ ⑥
NHR-73□R-□-□-□-□-□PID调节记录仪
① ② ③ ④ ⑤ ⑥
|
|
①控制方式（备注1）
|
②规格尺寸
|
|
代码
|
控制方式
|
代码
|
宽*高*深
|
|
10
20
30
40
|
单路PID控制
外给定控制
阀位反馈控制
程序段控制
|
A
B
C
|
160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）
|
|
③控制输出（备注1）
|
④报警输出（备注2）
|
|
代码
|
输出类型（负载电阻RL）
|
代码
|
报警通道(继电器接点输出)
|
|
0
1
2
3
4
5
K1
K3
K4
K5
K6
K7
K8
K9
|
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
继电器接点输出
可控硅过零触发脉冲输出
固态继电器驱动电压输出
移相触发输出
三相可控硅过零触发脉冲输出
继电器正反转输出
可控硅正反转输出(适用于大功率负载)
固态继电器正反转输出
|
X
1
2
3
4
5
|
无输出
1限报警
2限报警
3限报警
4限报警
5限报警
|
|
⑤供电电源
|
|
代码
|
电压范围
|
|
A
D
|
AC/DC 100～240V(AC/50-60Hz)
DC 20～29V
|
|
⑥附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
|
|
变送输出(备注2)
|
通讯输出
|
|
代码
|
输出通道
|
代码
|
通讯接口(通讯协议)
|
|
1
2
3
|
1路变送输出
2路变送输出
3路变送输出
|
D1
D2
D3
|
RS-485通讯接口（Modbus RTU）
RS232通讯接口（Modbus RTU）
RS232C打印接口
|
|
馈电输出
|
|
代码
|
馈电输出（输出电压)
|
|
1P
2P
|
1路馈电输出
2路馈电输出
如“2P（12/24）”表示DY路12V,第二路24V馈电输出。
|
|
适用于带记录的仪表
|
|
USB转存功能
|
扩展功能
|
|
代码
|
转存功能
|
代码
|
扩展功能
|
|
U
|
USB卡转存（配1GB U盘）
|
SD
|
SD卡扩展（容量8GB）
|
|
|
备注：
1、控制方式选择外给定控制时，控制输出K6、K7、K8、K9不可选；控制方式选择阀位反馈控制时，开关量控制输出只能选择K7、K8、K9；控制方式选择程序段PID控制时，控制输出K7、K8、K9不可选
2、变送输出与报警输出可组合，变送输出+报警输出≤5；当控制输出选择K6时，变送输出+报警输出≤3；当控制输出选择K7、K8时，变送输出+报警输出≤4
3、仪表型号举例：
例1：NHR-7310-A-0-2-A-1/D1(K偶输入，4～20mA输出)
含义：单路PID控制，160*80*110mm的规格尺寸，4～20mA控制输出，2限报警输出，AC100～240V供电，1路变送输出，RS485通讯
例2：NHR-7330R-A-K7-2-A-1/2P/U(4～20mA输入，4～20mA变送输出)
含义：阀位反馈控制，160*80*110mm的规格尺寸，继电器正反转控制输出，2限报警输出，AC100～240V供电，1路变送输出，1路馈电输出，USB转存功能。
|
|
|
