NHR-7600/7600R系列液晶流量(热能)积算控制仪/记录仪
| |
|
■概述
NHR-7600/7600R系列液晶流量(热能)积算控制仪/记录仪对现场温度、压力、流量 等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适合于对气体、液体和蒸汽流量进行过程监测，总量累积及定量控 制，同时可与V锥等多种流量传感器配套使用；可自动判断过热蒸汽向饱和蒸汽转换并实现蒸汽热能测量和累积。
★万能信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。
★仪表具有贸易结算功能，可设置小流量补足、停电补足、信号断线补偿功能、报表功能、停电/上电记录功能、报表功能、总掉电时间和总掉电次数记录功能，同时具有良好的“防盗”功能。
★内置多种流量积算公式，适应各测量场合，具备流量系数K自动演算功能。
★可对测量介质进行定量控制，带手/自动启动、停止、清零功能。
★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
★支持RS232C打印功能，具有手动打印、定时打印功能。
★带DC24V馈电输出，为现场变送器配电。
★带USB数据转存功能和SD卡扩展功能。
★输入、输出、电源、通讯相互之间采用光电隔离技术。
|

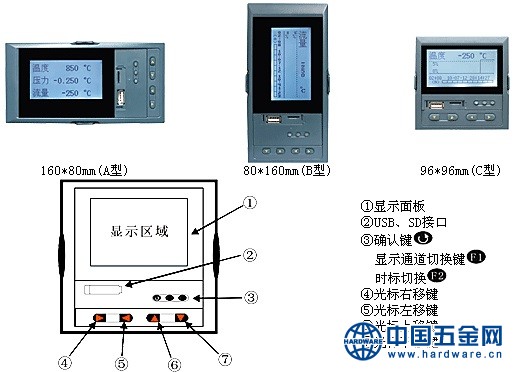

| 仪表面板
|

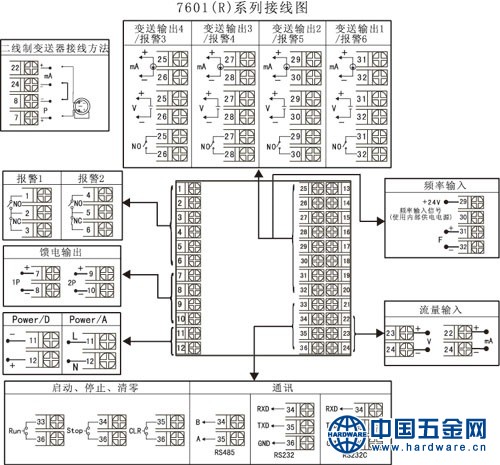

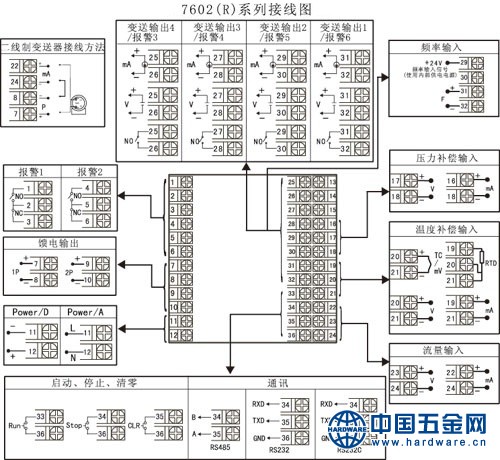

| 仪表接线图
|
|
■仪表选型
|
|
NHR-76□-□-□-□-□流量积算控制仪
① ② ③ ④ ⑤
NHR-76□R-□-□-□-□流量积算记录仪
① ② ③ ④ ⑤
|
|
①补偿输入方式
|
③报警输出
|
|
|
代码
|
补偿输入方式
|
代码
|
报警通道(继电器接点输出)
|
|
|
01
02
|
单路无补偿输入
温压补偿输入
|
X
1
2
3
4
5
6
|
无输出
1限报警
2限报警
3限报警
4限报警
5限报警
6限报警
|
|
|
②规格尺寸
|
|
|
代码
|
宽*高*深
|
|
|
A
B
C
|
160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）
|
|
|
④供电电源
|
|
|
代码
|
电压范围
|
|
|
A
D
|
AC/DC 100～240V(AC/50-60Hz)
DC 20～29V
|
|
|
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
|
|
|
变送输出(备注1)
|
通讯输出
|
|
|
代码
|
输出通道
|
代码
|
通讯接口(通讯协议)
|
|
|
1
2
3
4
|
1路变送输出
2路变送输出
3路变送输出
4路变送输出
|
D1
D2
D3
Y
|
RS-485通讯接口（Modbus RTU）
RS232通讯接口（Modbus RTU）
RS232C打印接口
启动、停止、清零
|
|
|
馈电输出
|
|
|
代码
|
馈电输出（输出电压)
|
|
|
1P
2P
|
1路馈电输出
2路馈电输出
如“2P（12/24）”表示DY路12V,第二路24V馈电输出。
|
|
|
适用于带记录的仪表
|
|
|
USB转存功能
|
扩展功能
|
|
|
代码
|
转存功能
|
代码
|
扩展功能
|
|
|
U
|
USB卡转存（配1GB U盘）
|
SD
|
SD卡扩展（容量8GB）
|
|
|
|
备注：
1、变送输出与报警输出可组合，变送输出+报警输出≤6；如果仪表选择频率信号输入时，变送输出Z多只能选择两路，变送输出+报警输出≤4。
2、压力补偿通道输入类型吸只选择电压或电流信号，流量通道输入类型只选择电压、电流或者频率输入。
3、无补偿输入Z多能做四路输入，如有需要请在订货时备注。
4、仪表型号举例：
例1：NHR-7601-A-2-A-1/1P(4～20mA输入，4～20mA输出)。
含义：单路无补偿输入流量仪，160*80*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，1路馈电输出。
例2：NHR-7602R-C-4-A-2/1P(两路4～20mA输入，一路PT100输入，两路4～20mA输出)。
含义：温压补偿输入流量仪，带记录功能，96*96*110mm的规格尺寸，4限报警输出，AC100～240V供电，2路变送输出，1路馈电输出。
|
|
|
