NHR-7610/7610R系列液晶热(冷)量积算控制仪/记录仪
| |
|
■概述
NHR-7610/7610R系列液晶热(冷)量积算控制仪/记录仪针对现场温度、流量等各种 信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于水暖等供热系统及空调计量热交换系统，对传热、传质实现在线计 量，从而为企业能源管理、能源消耗计量、技术经济提供依据。
★万能信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。
★仪表具有贸易结算功能，可设置小流量补足、停电补足、信号断线补偿功能、报表功能、停电/上电记录功能、报表功能、总掉电时间和总掉电次数记录功能，同时具有良好的“防盗”功能。
★可对测量介质进行定量控制，带手/自动启动、停止、清零功能。
★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
★支持RS232C打印功能，具有手动打印、定时打印功能。
★带DC24V馈电输出，为现场变送器配电。
★带USB数据转存功能和SD卡扩展功能。
★输入、输出、电源、通讯相互之间采用光电隔离技术。
|

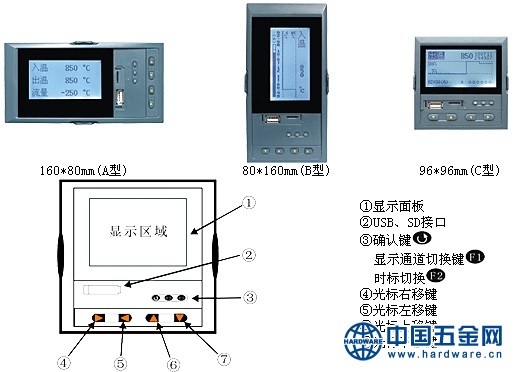

| 仪表面板

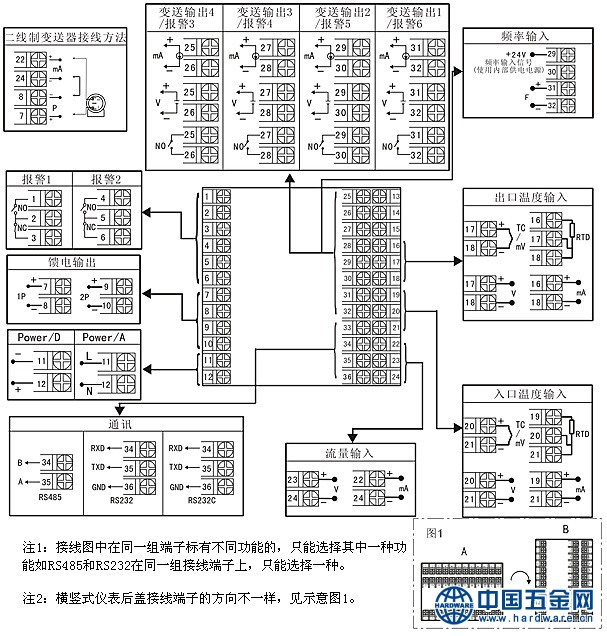

仪表接线图
|
|
■仪表选型
|
|
NHR-7610-□-□-□-□热（冷）量积算控制仪
① ② ③ ④
NHR-7610R-□-□-□-□热（冷）量积算记录仪
① ② ③ ④
|
|
①规格尺寸
|
②报警输出（备注1）
|
|
代码
|
宽*高*深
|
代码
|
报警通道(继电器接点输出)
|
|
A
B
C
|
160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）
|
X
1
2
3
4
5
6
|
无输出
1限报警
2限报警
3限报警
4限报警
5限报警
6限报警
|
|
③供电电源
|
|
代码
|
电压范围
|
|
A
D
|
AC/DC 100～240V(AC/50-60Hz)
DC 20～29V
|
|
④附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
|
|
变送输出(备注1)
|
通讯输出
|
|
代码
|
输出通道
|
代码
|
通讯接口(通讯协议)
|
|
1
2
3
4
|
1路变送输出
2路变送输出
3路变送输出
4路变送输出
|
D1
D2
D3
|
RS-485通讯接口（Modbus RTU）
RS232通讯接口（Modbus RTU）
RS232C打印接口
|
|
馈电输出
|
|
代码
|
馈电输出（输出电压)
|
|
1P
2P
|
1路馈电输出
2路馈电输出
如“2P（12/24）”表示DY路12V,第二路24V馈电输出。
|
|
适用于带记录的仪表
|
|
USB转存功能
|
扩展功能
|
|
代码
|
转存功能
|
代码
|
扩展功能
|
|
U
|
USB卡转存（配1GB U盘）
|
SD
|
SD卡扩展（容量8GB）
|
|
|
备注：
1、变送输出与报警输出可组合，变送输出+报警输出≤6；如果仪表选择频率信号输入时，变送输出Z多只能选择两路，变送输出+报警输出≤4。
2、仪表型号举例：
例1：NHR-7610-A-2-A-1/D1/1P(两路PT100输入,一路4～20mA输入，一路4～20mA输出)。
含义：热(冷)量积算控制仪，160*80*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，RS485通讯，1路馈电输出。
例2：NHR-7610R-B-X-A-2/1P/U(两路PT100输入,一路4～20mA输入，两路4～20mA输出)。
含义：热(冷)量积算控制记录仪，80*160*110mm的规格尺寸，无报警输出，AC100～240V供电，2路变送输出，1路馈电输出，USB转存功能。
|
|
|
