★ 单通道、双通道。
★ 直流电流输入。
★ 模拟量输出。
★ 输入/输出/电源磁隔离。
★ 传输精度(20℃)：0.15%FS。
★ 模块化设计，体积小，功耗低。
★ 插拔式端子，便于安装、维护。
★ 标准的35mmDIN导轨卡式安装。
|
|
|
■概述
|
|
将直流电流信号经过隔离传送，转换成所需的信号给其它仪表。可以与单元组合仪表及DCS、PLC等系统配套使用，给予现场仪表信号隔离、信号转换、信号分配、信号处理等，从而提高工业生产过程自动控制系统的抗干扰能力，保证系统的稳定性和可靠性。本产品品种分为一进一出、一进二出、二进二出，且输入、输出磁隔离。

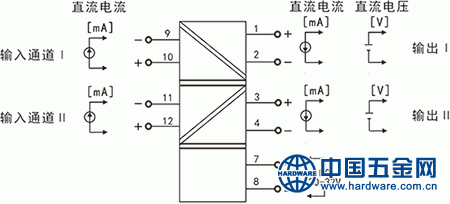

仪表接线图

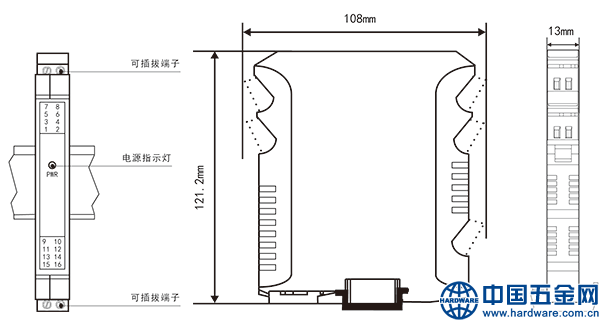

结构外型图
|
|
|
|
■仪表选型
|
|
|
|
7
|
|
8
|
|
9
|
|
10
|
|
11
|
|
DM2系列电流隔离器 HD-DM21
|
-
|
□
|
/
|
□
|
-
|
□
|
/
|
□
|
-
|
□
|
|
位
|
规格
|
注释
|
|
|
|
|
↓
□
|
/
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
↓
□
|
/
|
|
|
|
|
|
|
|
↓
□
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
↓
D
|
|
7/8
|
<输入>
|
|
|
通道I/通道II(从列表中选择代码)
|
|
代码
|
类型
|
|
25
|
0-20mA
|
|
27
|
4-20mA
|
|
X
|
通道II无输入时选择
|
|
9/10
|
<输出>
|
|
|
|
通道I/通道II(从列表中选择代码)
|
|
代码
|
类型
|
|
X
|
无输出
|
|
0
|
4-20mA
|
|
1
|
1-5V
|
|
3
|
0-5V
|
|
4
|
0-20mA
|
|
5
|
0-10V
|
|
12
|
<电源>
|
|
|
|
DC20-32V
|
|
|
备注：
输入信号类型只能转换成同比例的输出信号类型。例：当输入选择4-20mA时，输出类型只能选择4-20mA或1-5V。
电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。
型号举例：HD-DM21-27/27-0/0-D
电流隔离器二进二出，输入信号为：4-20mA，输出信号为：4-20mA，供电电源为DC20-32V。
|
