工作原理
电源及继电器模件：提供装置各种工作电源，直流或交流185－265V输入，输出±5V，＋24V。二组电压均不共地，且采用浮地方式，同外壳不相连。
CPU及开入量模件：该模件是整个装置的核心部分，完成模拟量、开关量的采集、处理，各种保护判据的运算，判断，然后产生相应的控制出口，发信号及通讯传输等。
交流采样模件：将交流电压、电流转变为弱电信号，以便模数转换。保护ＣＴ与测量ＣＴ分开，保证保护要求的抗饱和特性与测量精度。

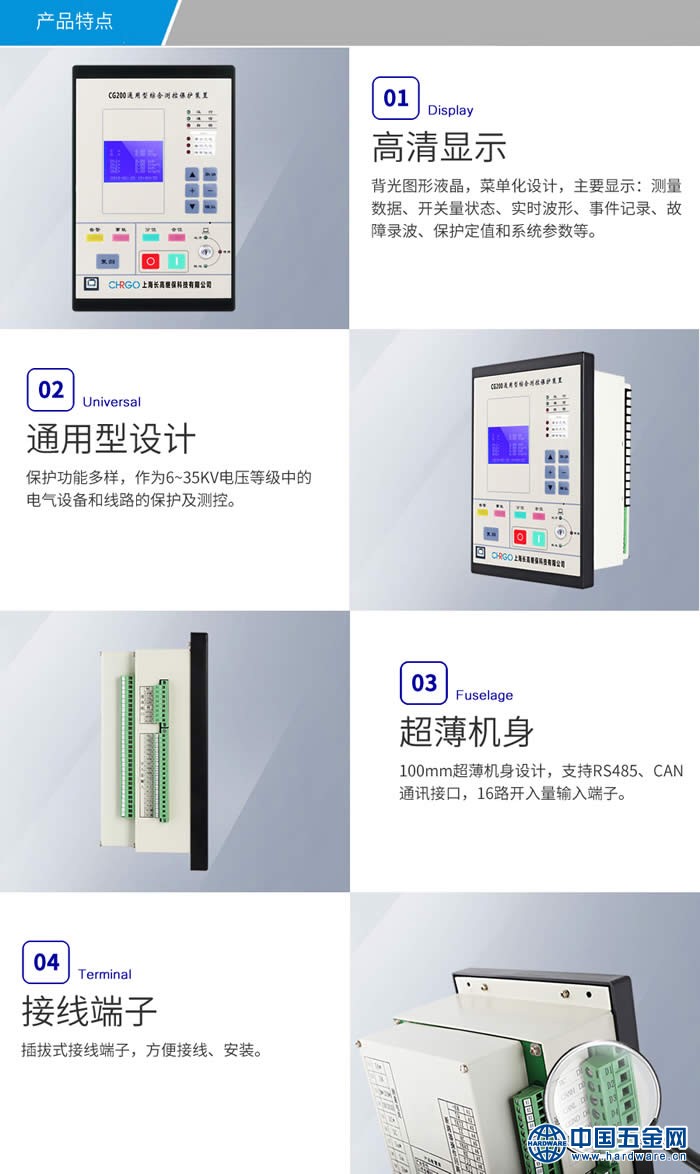

接口模件：接口模件装有大屏幕液晶显示器、键盘和指示灯，完成之间的对话，例如显示电压电流、保护，修改定值等。
总线模件：各模件之间用可靠得接插件与总线板相连接，通过总线板相互传递数据。
电源：表示装置输出电源是否正常，正常运行时为绿色且常亮。
运行：表示装置的运行状态，正常运行时为绿色且不停的闪烁。
：表示装置检测有告发生，正常运行时不亮，出现时显示红色。
保护功能
保护配置：电流速断保护、电流限时速断保护、过流保护、过负荷保护、接地保护。10（6）KV出线单元保护测控。
低电压一段保护、低电压二段保护、低电压三段保护、母线过电压告、母线低电压告。
三相/两相三段式复合电压闭锁电流保护（速断、限时速断、过流），带后加速功能。
速断保护（速断、速断方向）。
控制回路断线告。
母线接地。
通讯功能：CAN总线，以及标准的RS485多机通讯接口。
厂用变压器保护。
过荷保护：当任一相电流大于过负荷保护电流定值时，经可设定的时间，保护动作
重合闸保护：重合闸保护只有在三段过流保护（速断、限时速断和定时限过流保护）动作跳闸后才启动，可通过投退选择检无压、检同期功能。辅助电压（Ux）取AB相电压，线路无压判据固定为小于30V，有压判据固定为大于70V。重合闸必须在充电完成后才能动作。此时若发生故障跳闸，重合闸的充放电过程由软件模拟实现。
后加速保护。
过负荷保护：运行电流超过过负荷整定值（一般按负荷或设备额定功率来整定）时，发出过负荷信号。
负序电压保护。
后备保护：主保护或断路器拒动时，用来切除除故障的保护。主保护拒动，本电力系统或线路的另一套保护发出跳闸命令的为近后备保护。当主保护或断路器拒动由相邻（上一级）电力设备或线路保护来切除故障的后备保护为远后备保护。

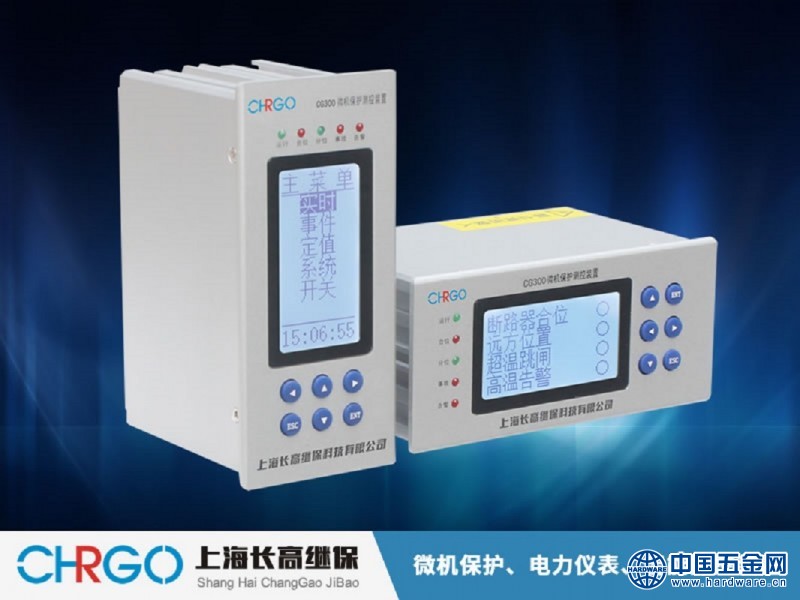

产品概述

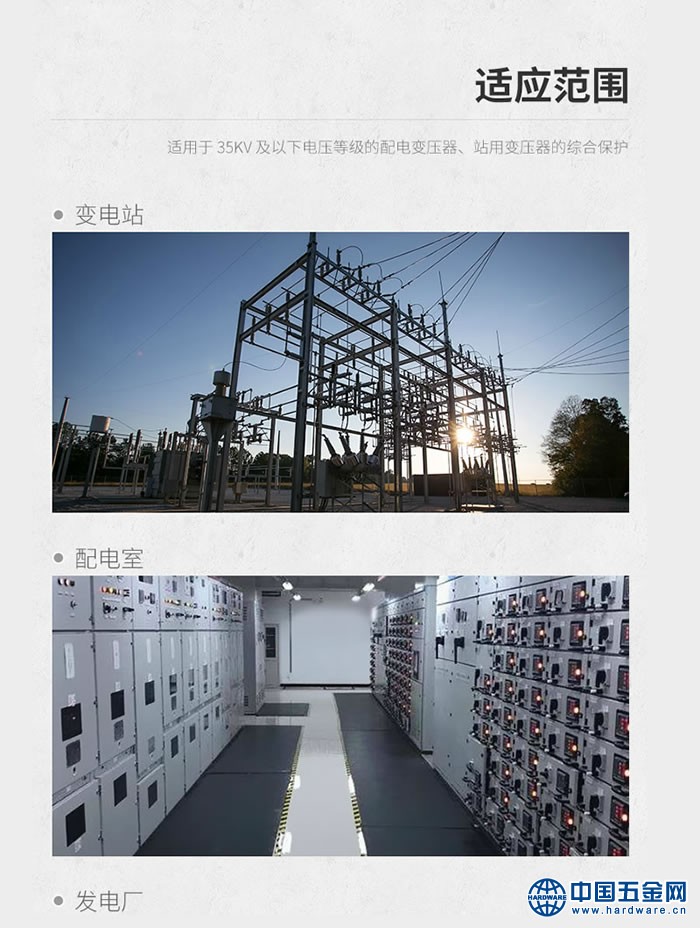

微机保护测控装置采用国际的芯片研制的集保护、远动、通讯于一体的综合保护测控装置。应用范围
可作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的各类各类电器设备和线路的保护及测控，也可作为部分66KV、110KV电压等级中系统的电压电流 的保护及测控。
