工作原理
当任一相电流大于电流速断保护定值时，装置出口跳闸，保护出口跳闸时间不大于40ms（包括继电器固有动作时间），为了躲过线路避雷器的放电时间，电流速断保护也设置了可以整定的时间。
：表示装置检测有告发生，正常运行时不亮，出现时显示红色。
当任一相电流大于过负荷电流定值时，经（时间可设），装置出口。
为防止系统稳态过电压造成电容器损坏，设置过电压保护。保护带可整定的，可通过保护投退来决定该项保护的投退。
如果装置的告指示灯变为红色，应检查记录，确认后复归。

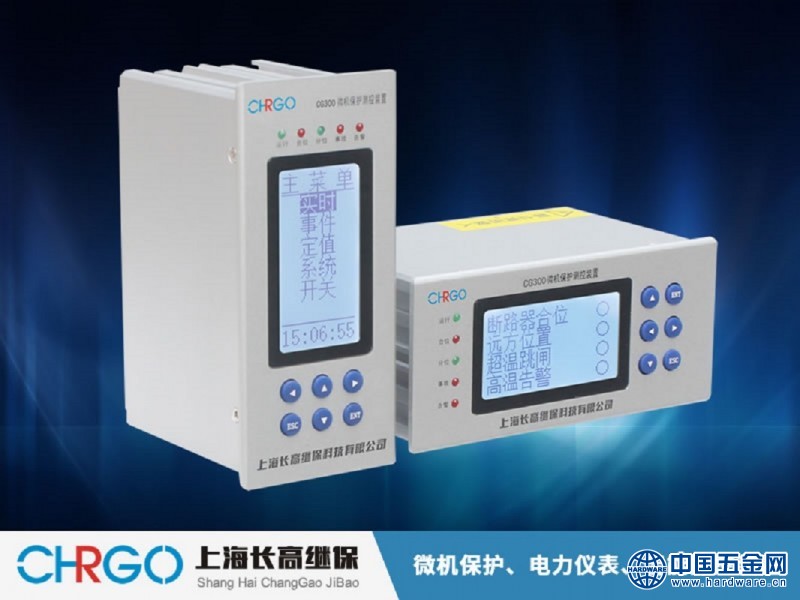

液晶显示屏操作按键包括“▲”、“▼”、“+”、“-”“确认”、“取消”六个按键。
“分位”指示灯（绿色）和“合位”指示灯（红色）用于指示断路器状态（一般情况下是指装置的开关量输入接点IN01）。
交流采样模件：将交流电压、电流转变为弱电信号，以便模数转换。保护ＣＴ与测量ＣＴ分开，保证保护要求的抗饱和特性与测量精度。
保护功能
失压保护：当系统电源消失时，经可设定的时间，保护动作。系统电源消失判据结合了无压无流条件。过负荷告。
线路保护。
单相接地选线保护。
反时限过流保护：采用IEC标准反时限曲线，特性曲线分为四种，即**反时限、非常反时限、一般反时限和长反时限，特性曲线类型在保护定值中设定。
三相/两相三段式复合电压闭锁电流保护（速断、限时速断、过流），带后加速功能。
辅助保护：为补充主保护和后备保护的性能，或当主保护和后备保护检修退出时而增加的简单保护。
后加速保护。
高压电抗器保护。
低频减载（低频减载、低压闭锁、滑差闭锁）。
10（6）KV高压电容器单元保护测控。
方向保护：根据故障电流的方向，有选择性的发出跳闸命令称为方向保护。
进线或母联备自投保护。
过电流保护（过流、过流方向、反时限）。
10（6）KV出线单元保护测控。
产品概述

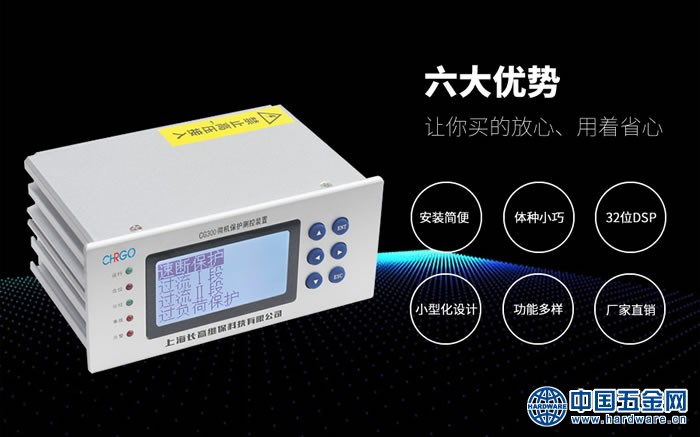

针对配网终端高压配电室量身定做，以三段式无方向电流保护为核心，配备电网参数的监视及采集功能，可省掉传统的电流表、电压表、功率表、频率表、电度表等，并可通过通讯口将测量数据及保护信息远传上位机，方便实现配网自动化。应用范围
可作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的各类各类电器设备和线路的保护及测控，也可作为部分66KV、110KV电压等级中系统的电压电流 的保护及测控。产品特点

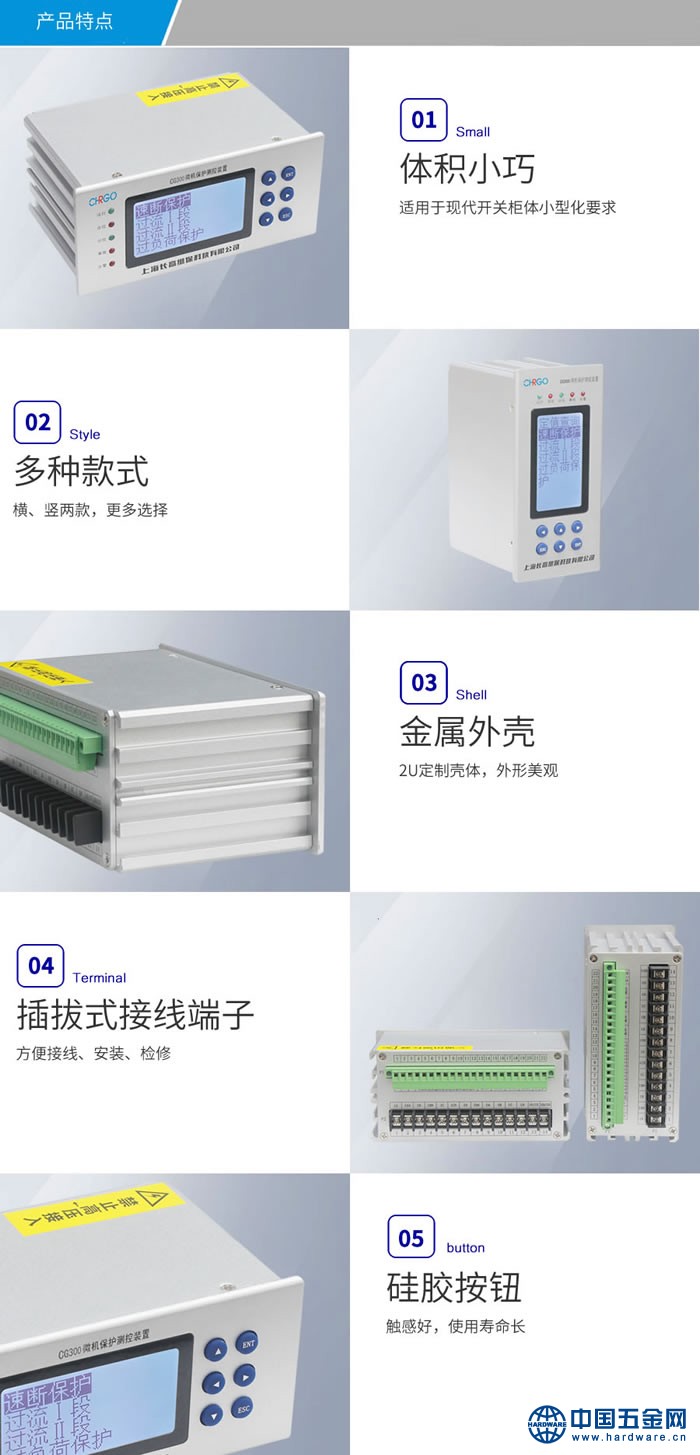

控制：装置可接受遥控命令对所保护的线路开关实行远方跳、合闸控制，还可以在面板上设置对开关进行手动跳合闸，每次须间隔10s。具有自保护能力，能有效防止接线错误和非正常运行引起的装置性损坏。
防震性能：保护装置所有板件都是通过硬插件紧密相连，并有固定螺丝固定，避免了保护装置在长途运输中出现松动及脱落现象。
定值整定：所有的保护定值都通过操作菜单直接整定，在微机上及监控微机上进行定值整定都需要输入操作密码及权限，保证了整定值的安全性。
具备完善的自检功能，完整的异常记录、记录、操作记录，所有信息掉电保持。
软件采用模块化设计，重要程序段均具有多种冗余措施，并经过了长时间的现场运行考验，程序运行稳定可靠。
