工作原理
液晶显示屏操作按键包括“▲”、“▼”、“+”、“-”“确认”、“取消”六个按键。
“分位”指示灯（绿色）和“合位”指示灯（红色）用于指示断路器状态（一般情况下是指装置的开关量输入接点IN01）。
总线模件：各模件之间用可靠得接插件与总线板相连接，通过总线板相互传递数据。
当任一相电流大于限时速断保护定值时，经（时间可设），装置出口跳闸。
合位：表示装置所控制的断路器在合闸位置。在合闸位置时显示红色。
当三相电流不平衡时，会产生负序电流，利用该保护来实现三相电流不平衡保护。
主机模块上电初始化时，直接从装置的串行FLASH芯片读取系统参数、保护定值等数据，并检查这些数据的正确性；在读取数据并检查无误后，主机模块的初始化工作完成。
数据采集单元即模拟量输入系统包括电压形成、模拟滤波、采样保持、多路转换以及模数转换等功能块，完成将模拟输入量准确地转换为所需的数字量。
保护功能
过负荷保护。低电压保护。
低周减载保护。
35KV主变压器低压侧后备保护测控及非电量保护。
逆功率保护。
10（6）KV高压电动机单元保护测控。
三相/两相三段式复合电压闭锁电流保护（速断、限时速断、过流），带后加速功能。
非电量保护（重瓦斯、轻瓦斯、压力释放、温度过高、温度升高）。
故障录波。
闭锁功能：断路器地和遥控操作互为闭锁且具有防跳功能。
进线保护。
高压电动机保护。
失压保护：当系统电源消失时，经可设定的时间，保护动作。系统电源消失判据结合了无压无流条件。
PT测控装置。
重合闸保护：重合闸保护只有在三段过流保护（速断、限时速断和定时限过流保护）动作跳闸后才启动，可通过投退选择检无压、检同期功能。辅助电压（Ux）取AB相电压，线路无压判据固定为小于30V，有压判据固定为大于70V。重合闸必须在充电完成后才能动作。此时若发生故障跳闸，重合闸的充放电过程由软件模拟实现。
产品概述

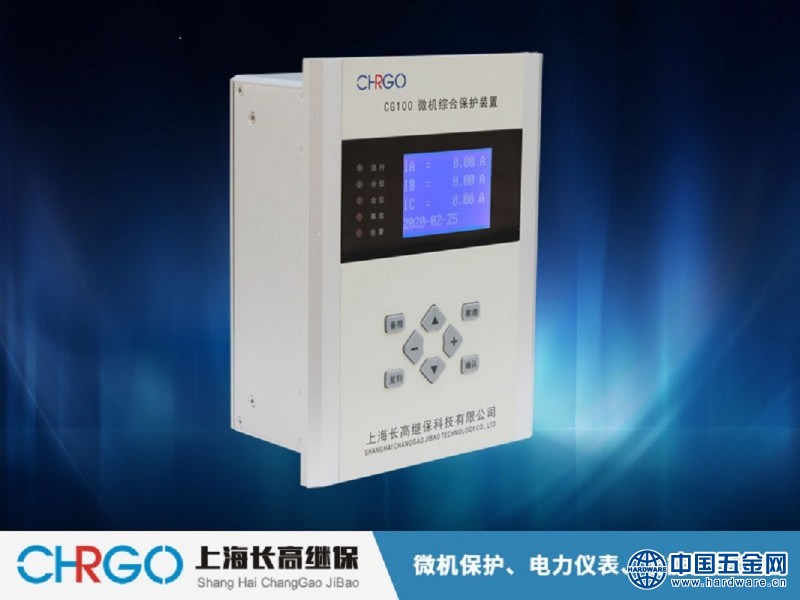

微机型保护装置是用于测量、控制、保护、通讯一体化的一种经济型保护。应用范围
适用于35kV及以下电压等级变电站、水电站、电厂等电力二次设备；具有保护、遥测、遥信、遥脉、遥调、遥控功能，微机保护测控装置可实现对其全方位的控制和管理，实现了无人值守功能。
产品特点

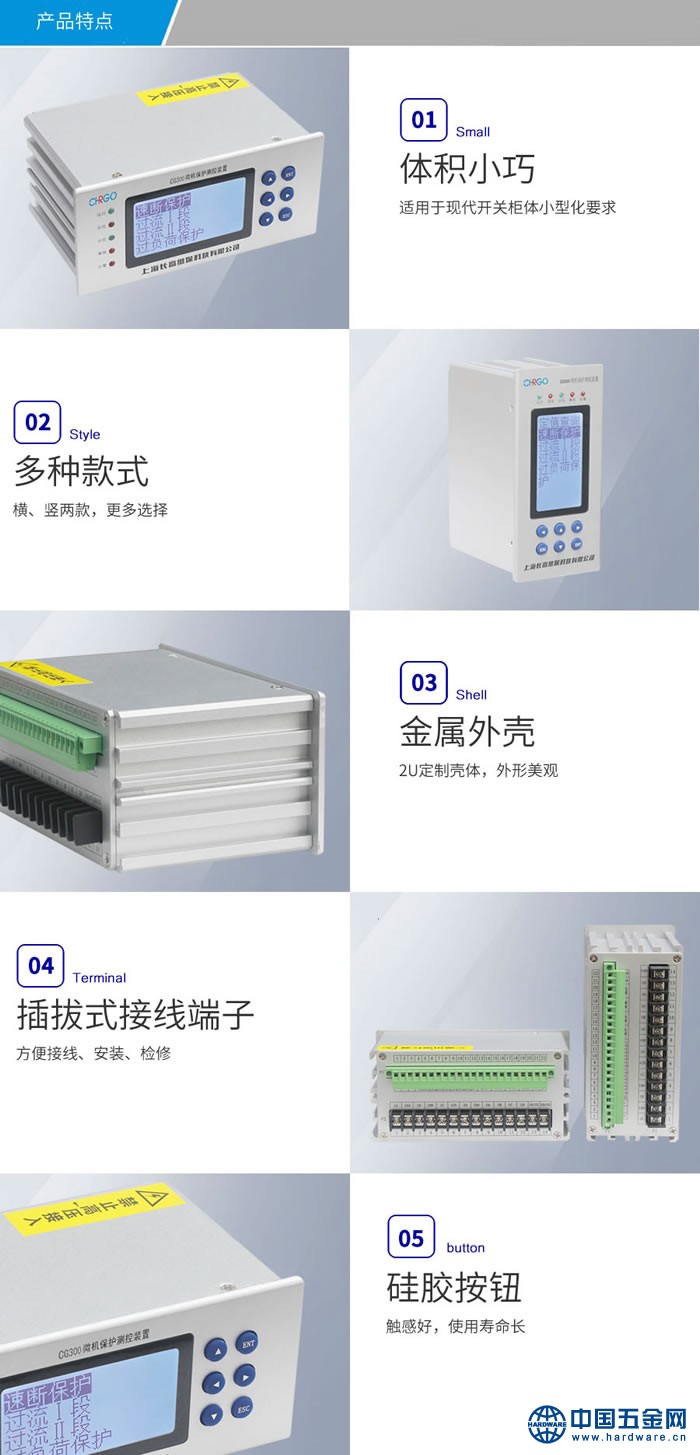

分合指示：开关状态的分合位指示。可按每个保护元件来设置投退、三相一次重合闸、故障录波、关联动作继电器。
装置具有PT断线检查功能，可通过控制字投退。
具有RS485总线串行通信口，并集成了MODBUS标准通信规约。
采用了高性能的MCU处理器，具有极强的数据处理、逻辑运算和信息存储能力，具有内核结构、高速运算能力和实时信号处理等优良特性，各种继电保护算法可以轻松完成。
出口独立：所有出口继电器都单独使用一个通道，方便保护的投入和退出。遥控分合、保护合闸、保护跳闸、信号、预告信号及其特殊信号出口都独立。
