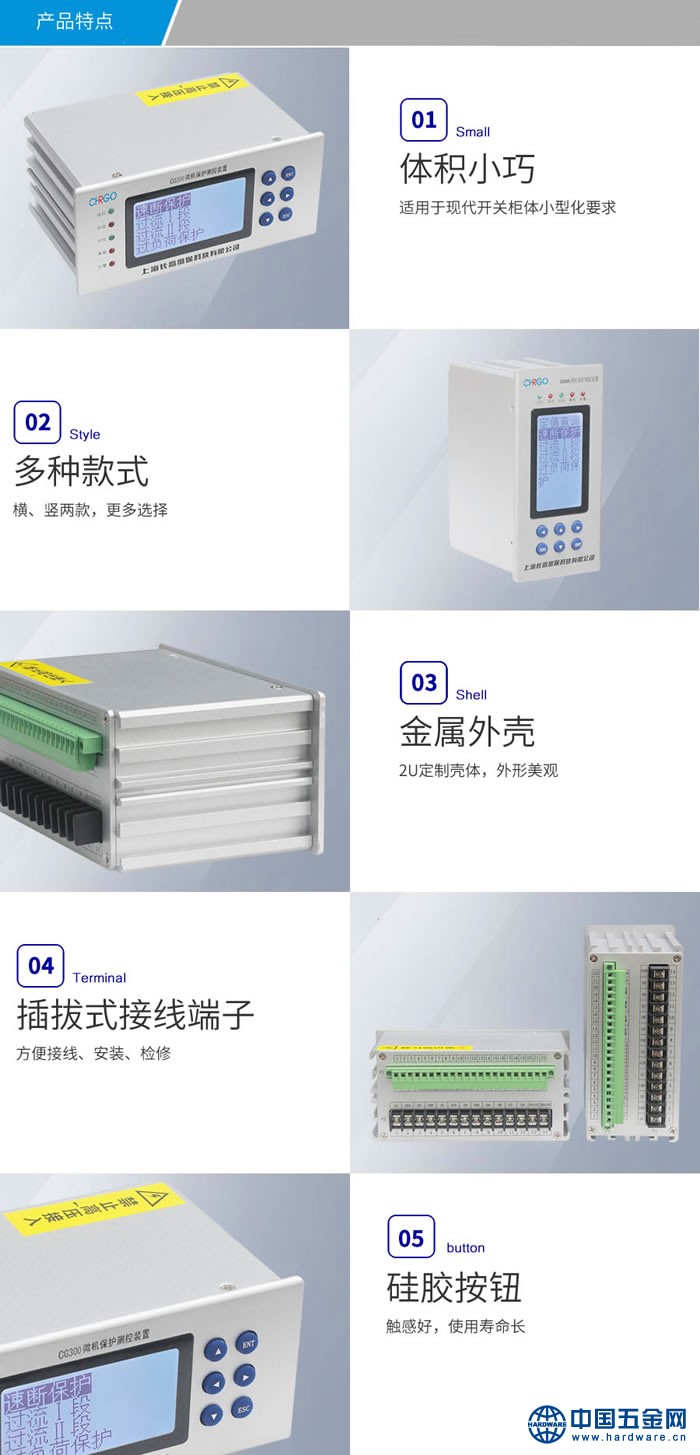

产品特点
装置设计新颖,结构合理,便于安装、配线和调试。
具有完整的断路器操作回路。
可按每个保护元件来设置投退、三相一次重合闸、故障录波、关联动作继电器。
断路器开关的控制回路断线检测。
采样性能:保护电路和测量电路具有独立的采样回路,既保证了监测精度,又保证了保护的抗饱和性能。
采用全密封式结构,具有良好的抗震、防尘性能 。
工作原理
初始化程序首先测试装置面板上所有指示灯和液晶显示屏,此过程中所有指示灯和液晶显示屏背光全部点亮。当显示屏处于画面状态时,“▲”、“▼”按键用于向上、向下翻页,按“取消”键从画面状态返回到主菜单或子菜单状态,此时系统对“确认”按键的操作不作响应。
在装置开入自给电源失电的情况下,“合位”和“分位”指示灯都灭。
当任一相电流大于定时限过流保护定值时,经(时间可设),装置出口跳闸。
当三相电流不平衡时,会产生负序电流,利用该保护来实现三相电流不平衡保护。
如果装置的告指示灯变为红色,应检查记录,确认后复归。
CPU及开入量模件:该模件是整个装置的核心部分,完成模拟量、开关量的采集、处理,各种保护判据的运算,判断,然后产生相应的控制出口,发信号及通讯传输等。
告:表示装置检测的设备有发生,正常运行时不亮,出现告状态时显示红色。

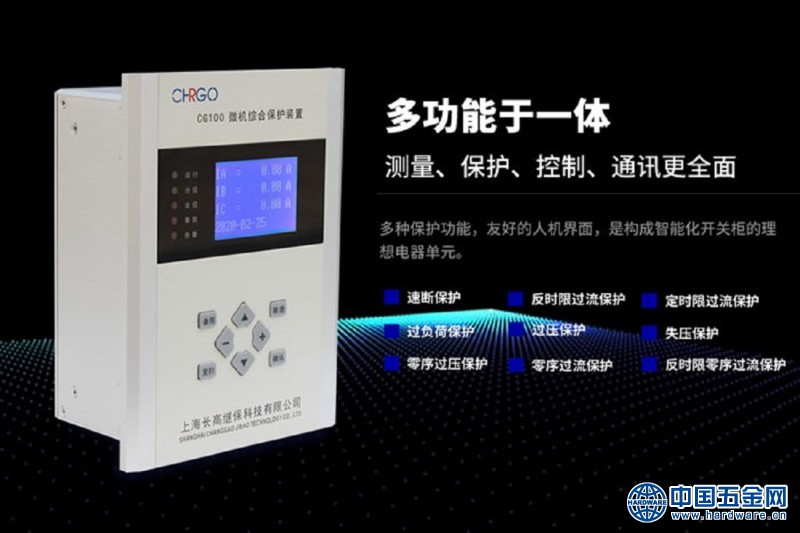

保护功能
低周波减载:当电网频率低于整定值时,有选择性跳开规定好的不重要负荷。过电压保护:当任一相线电压超过电压定值时,经可设定的时间,经可设定的时间,保护动作。
厂用变压器保护。
闭锁功能:断路器地和遥控操作互为闭锁且具有防跳功能。
PT断线告。
10(6)KV高压电抗器单元保护测控。
35KV进线保护测控。
零序电压保护。
限时速断(限时速断、限时速断方向)。
低电压一段保护、低电压二段保护、低电压三段保护、母线过电压告、母线低电压告。
过负荷保护。
线路保护。
距离保护:根据故障点到保护安装处的距离(阻抗)发出跳闸命令称为距离保护。
电流速断保护:故障电流超过速断保护整定值时,带一定后发出跳闸命令。
失压保护:当系统电源消失时,经可设定的时间,保护动作。系统电源消失判据结合了无压无流条件。
产品概述

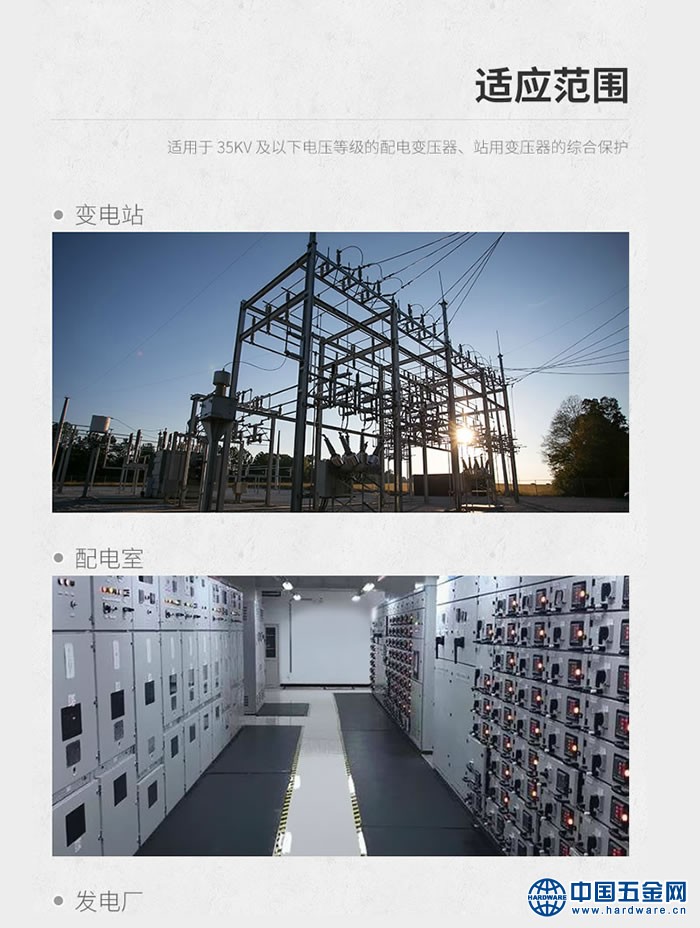

微机保护自动化装置结合了继电保护的特点与新单片机发展技术,采用单片解决方案,数字部分仅由一片资源丰富、高度集成、驱动能力强的工业级单片机构成。其抗干扰能力强,运行稳定可靠,现场维护调试方便,可对架空线路、电缆线路、母线、电动机、变压器、电容器等设备提供保护功能,既可单独运行,也可联网构成综合自动化系统。应用范围
可用于进线、出线等线路保护,也可用于、PT、主变后备保护、电动机、电容器、电抗器等设备保护。
